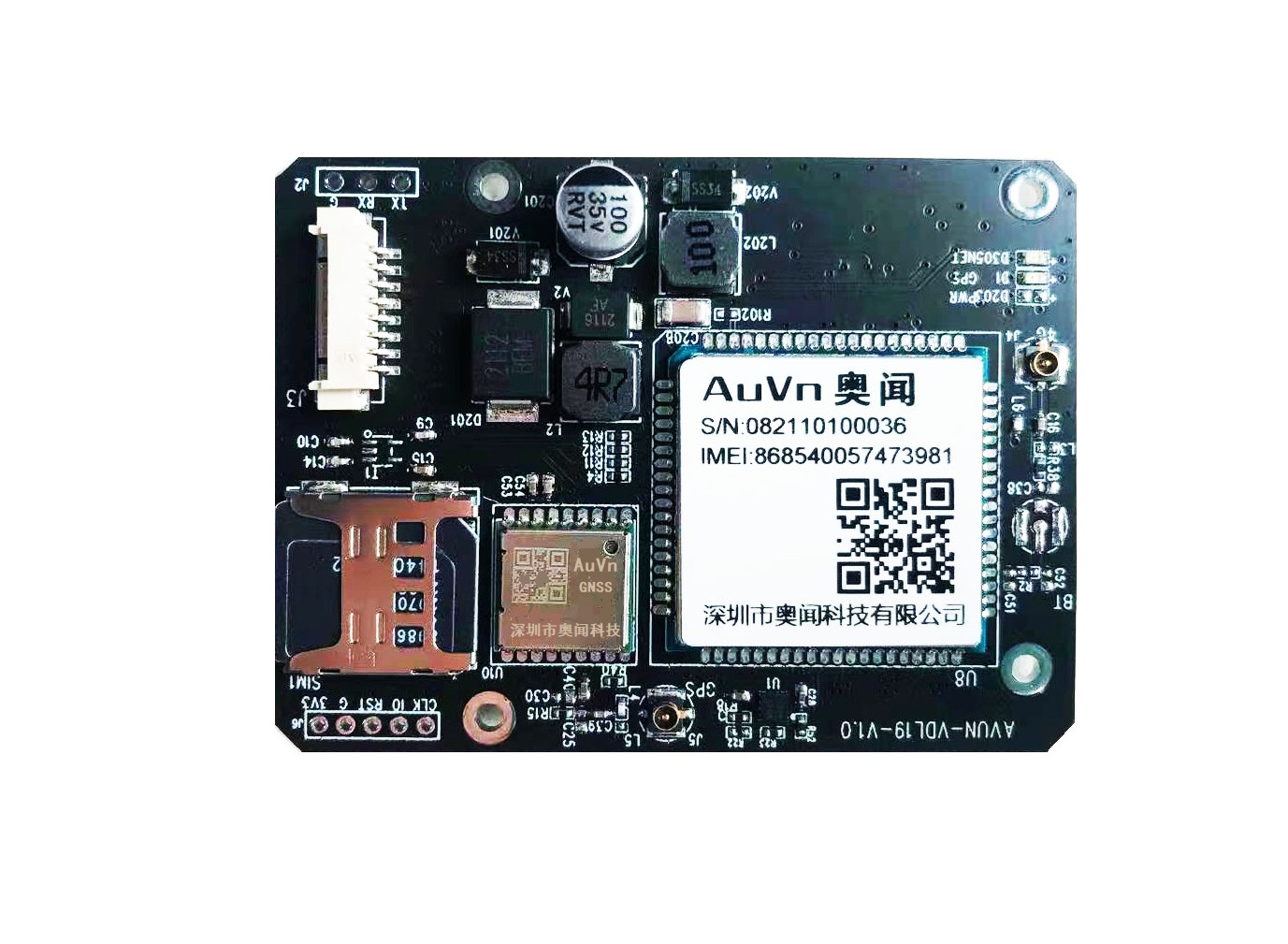

深圳市奥闻科技针对电池换电项目，研发型号为VDL19的4G电池监控定位终端产品。该产品具有功耗低、支持多模定位、4G Cat1无线通讯传输等特点，适合应用于电动自行车电池远程监控、远程配置、远程升级等场景。
规格参数
产品特性 | 描述 |
电源电压 | 直流宽压输入9V~16V/8.4W |
电源保护 | 防反接保护 |
电流 | 开机瞬间峰值电流420mA@12v |
平均工作电流46mA@12v， 进行数据收发时可达82mA@12V |
待机电流2.7mA@12v |
开机时间 | <10s（12v，可正常响应指令） |
搜网时间 | <12s（信号强度最强 CSQ30） <16s（信号强度为中 CSQ20） <19s（信号强度较弱 CSQ10） |
关机时间 | <1 s（单片机3.3v归零） |
G-Senser测量范围 | +/-2g，+/-4g，+/-8g（x/y轴方向） |
GPS首次定位时间 | 冷启动<35s（空旷无遮挡，天气晴朗） 冷启动<55s（伸出窗边30cm左右，天气晴朗） |
GPS定位精度 | <10m（空旷无遮挡，天气晴朗） |
指示灯显示 | NET(绿色)指示网络状态 GPS(红色)指示GPS状态 |
无线工作频段 | 4G（标配）：LTE-FDD B1/B3/B5/B8， LTE-TDD B34/B38/B39/B40/B41 2G（选配）：EGSM900，DCS1800 ， |
蓝牙 | 选配（默认不支持） |
工作温度 | -35℃~+85℃ |
GNSS规格
参数 | 说明 |
默认星系配置 | GPS+BDS |
GNSS频段 | GPS L1 C/A： 1575.42 ±1.023 MHz BDS B1I： 1561.098 ±2.046 MHz GLONASS L1： 1597.78~1605.66 MHz |
接收灵敏度 （GPS + BDS） | 捕获： -147 dBm 重捕获： -159 dBm 跟踪： -162 dBm |
首次定位时间 | 冷启动： <35 s (空旷且天气晴朗) |
硬件接口
8PIN-1.25mm接线座 |
引脚 | 说明 |
1 | GND，电源负极 |
2 | VIN，电源正极 |
3 | NC |
4 | GND |
5 | MCU Reset接口 |
6 | MCU INT接口 |
7 | TTL-TXD发送数据 |
8 | TTL-RXD接收数据 |
应用场景
VDL19产品主要应用于两轮电动车换电场景，目前已大规模应用于中国铁塔换电项目，可实时监测电池工作参数、充电状态、放电状态、碰撞检测、位置轨迹等信息，也可应用于固定资产远程管理，两轮电动车追踪防盗等场景。产品具有自主产权的位置补偿算法、碰撞算法、电池BMS数据交互算法。可通过设备管理平台远程下发配置指令、可远程升级、可远程配置BMS板参数、远程更新BMS板软件等。
